後半戦
２０１７年５月訪問
 |
暫定4号隧道… ここも鉄壁のコンクリ封鎖です、が！ ようやく「らしさ」が視認できる状態に！ |
|
 |
おおお… 少々いびつですが、立派に石アーチです。 |
|
 |

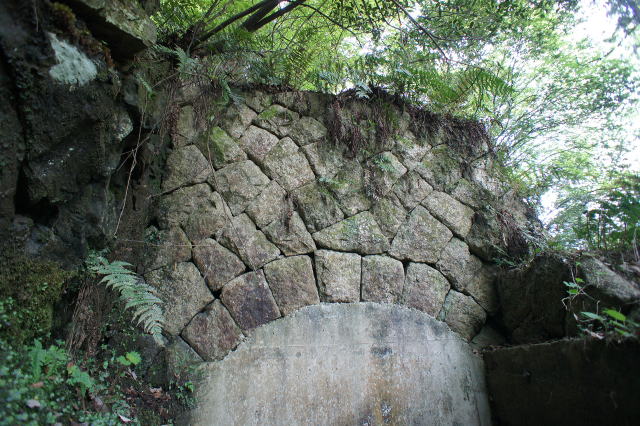

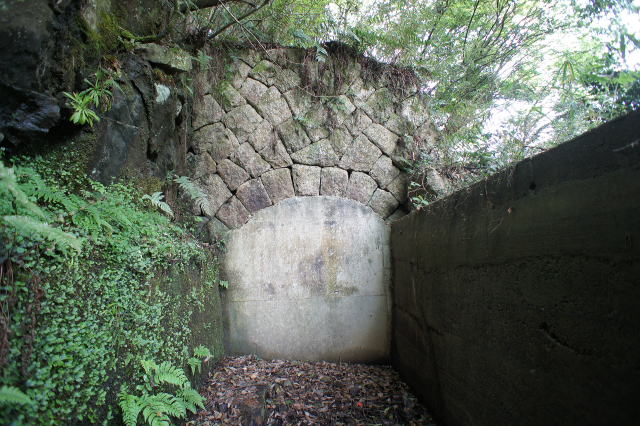

空石積みの坑門に輪石。 残念なのはやはりこののっぺり封鎖… せめてもう少し後退させてほしかった（泣） |
|
 |

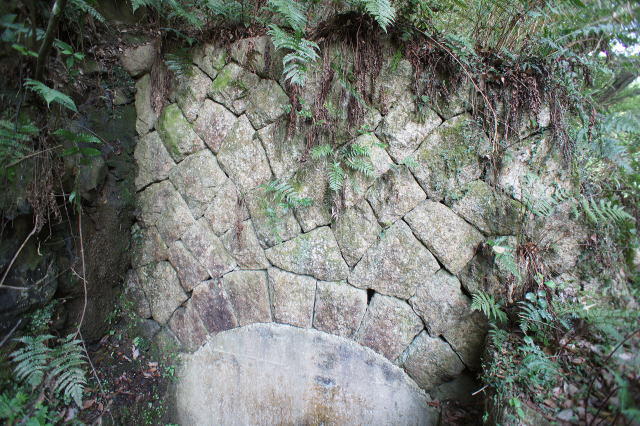

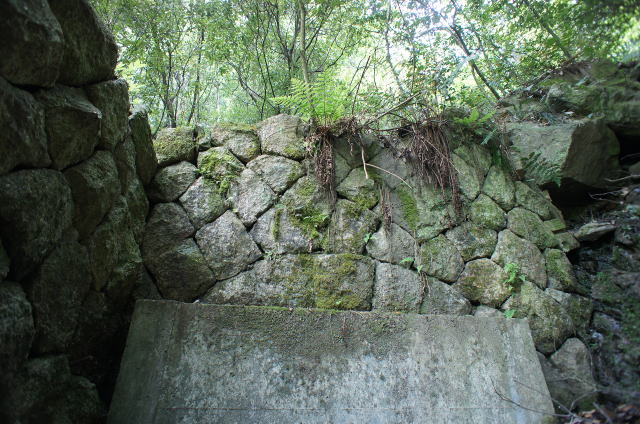

ざっくり角を落として、後は谷積み調にパズル のように組み上げています。個々の自重によって お互いの荷重を分散して、目地などなくても揺るぎ ない安定感を出しています。 最後にアーチで両側に荷重を逃がして、この隧道 坑口は安定するわけですな。 素晴らしいですねえ。 |
|
 |

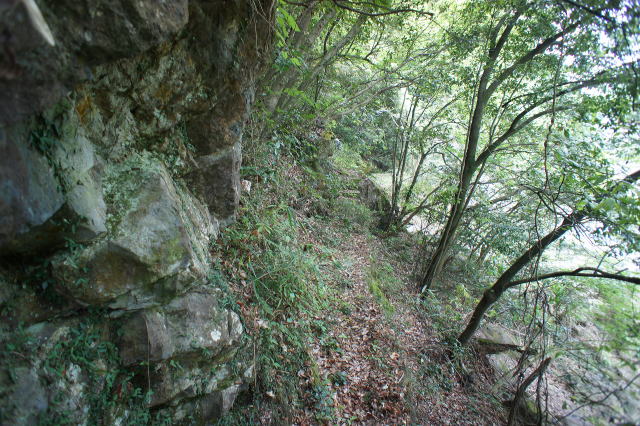

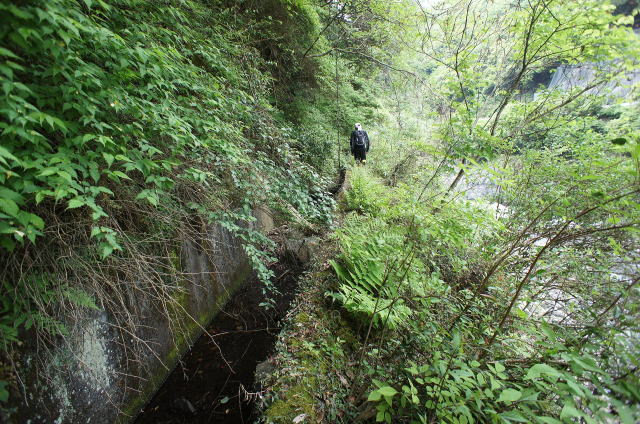

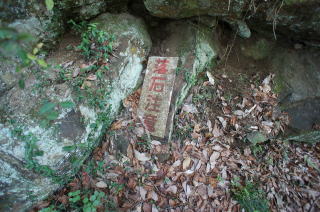

この隧道脇にも巡視路がありました。 これがないと恐らく進退窮まる切り立った断崖に なっています。  「落石注意」や「頭上注意」の看板がその険しさ を物語ります。 |
|
 |

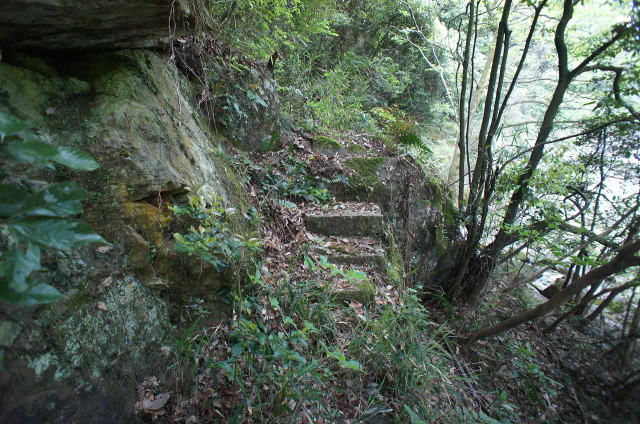

途中で一段上がる階段が現れ… | |
 |

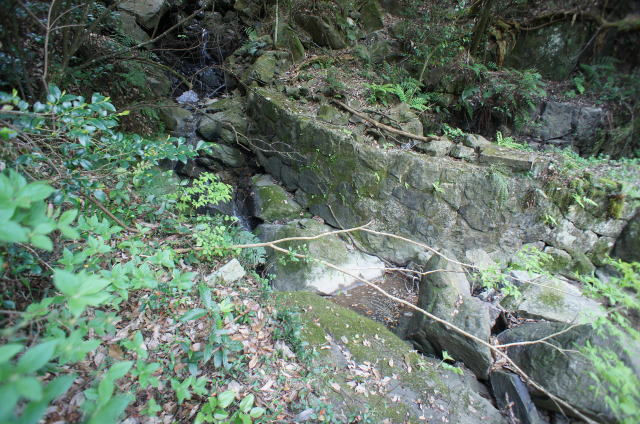

沢が現れます。 隧道の上を通っているようですが… |
|
 |
すぐ吐口坑門になっております。 横断橋と隧道坑口がワンセットになっています。 |
|
 |

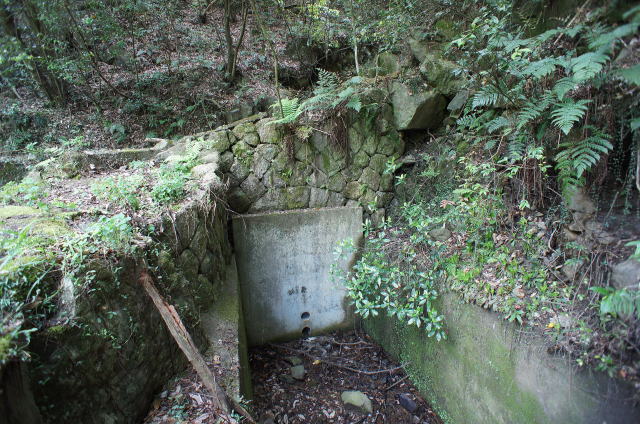

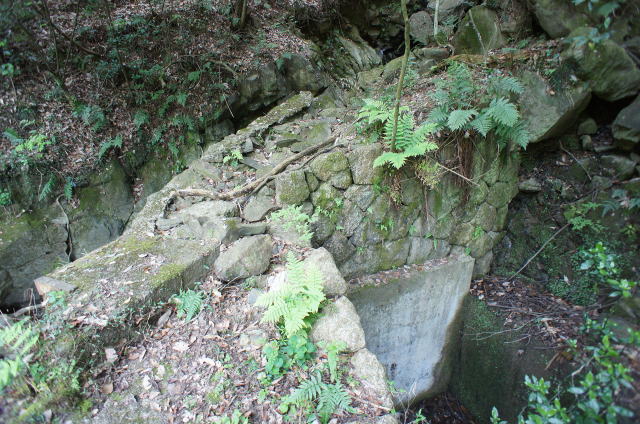

沢の傾斜に合わせた石積み坑門。 中が気になります。 |
|
 |
しかしこちらは四角封鎖で輪石が全て見えませ ん。 うーむ、惜しいですなあ。 |
|
 |

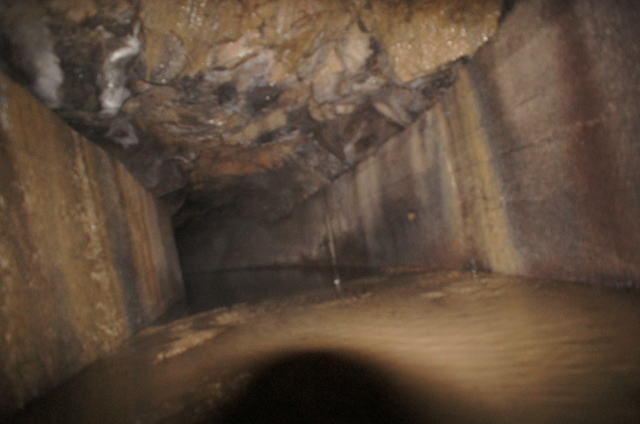

ここの塩ビ縦2連は下側から水が出ていたため、 ライトを突っ込めなかったので、カメラのフラッシュ のみの撮影となりました。 素掘りの天井は視認できますが、沢の真下は どうなっているのか、これでは判別できませんで した。 |
|
 |
暫定4号隧道吐口から下流側を見ます。 切り込みが確認できます。 |
|
 |

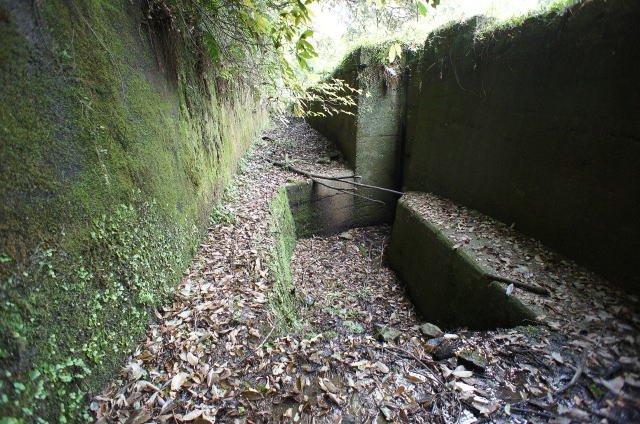

4ヶ所目の排砂門のようです。 で、これが表に回ると意外な姿が… |
|
 |

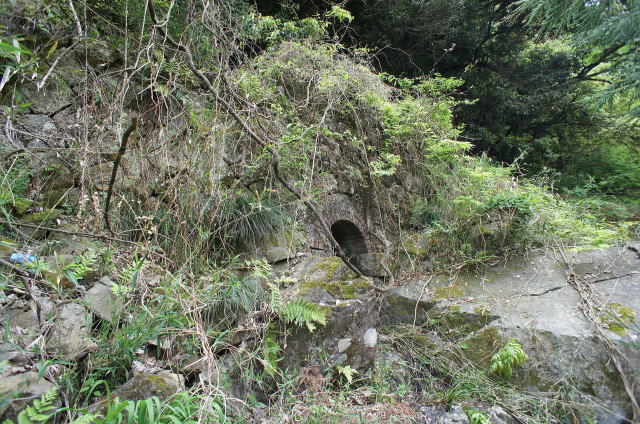

おおお！ こんな所にまさかの… |
|
 |

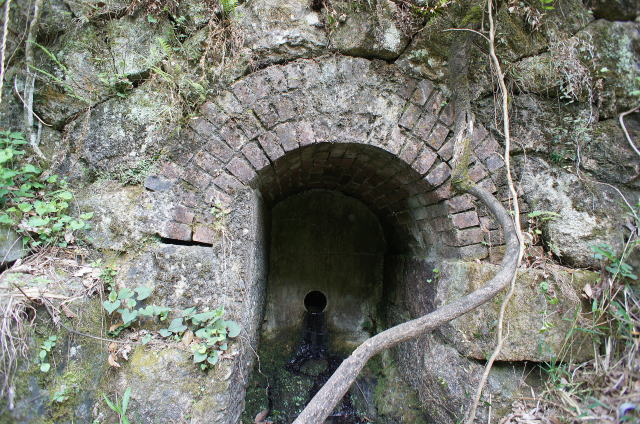

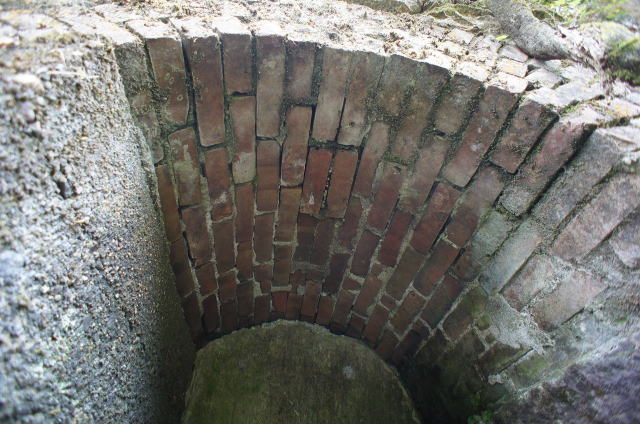

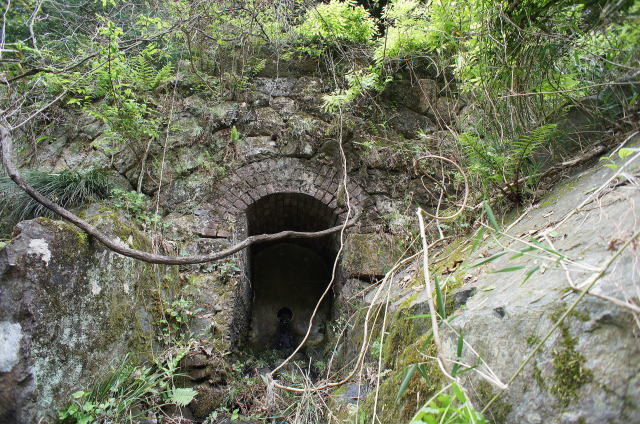

巻厚3層の煉瓦半円アーチ！です。 なんでここだけ？？？ |
|
 |
コンクリ封鎖されていますが、塩ビで水は逃がせ るようになってます。こんなとこまで塞がなくても… 土岐川発電所（多治見電燈第一発電所） 導水路第3排砂門（元第4排砂門） てことでよいですかねえ？ |
|
 |
長手積みの可愛らしい煉瓦アーチ。 左側は補修されています。 |
|
 |

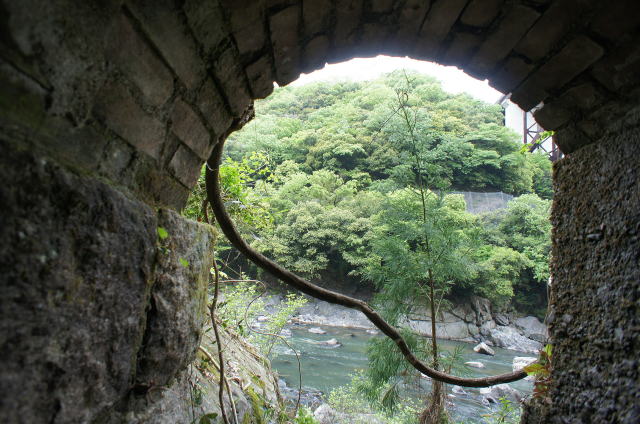

こんな小さい煉瓦アーチでもやりたくなるのが これ。もう病気です（笑） |
|
 |

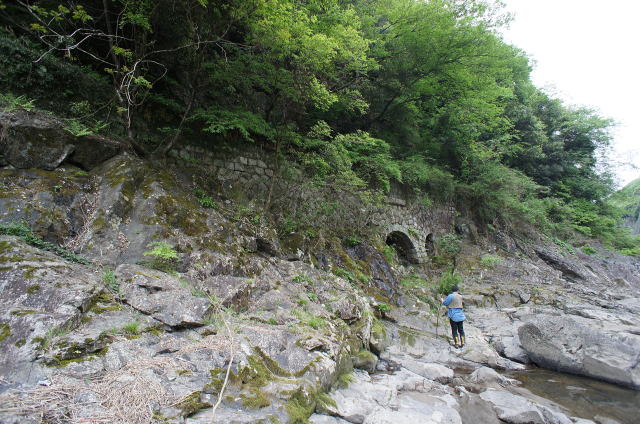

そこからすぐでした。 遂にこの導水路最大の遺構が姿を現します。 |
|
 |

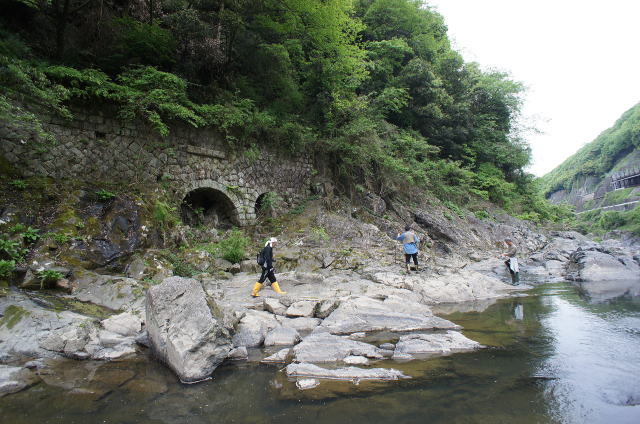

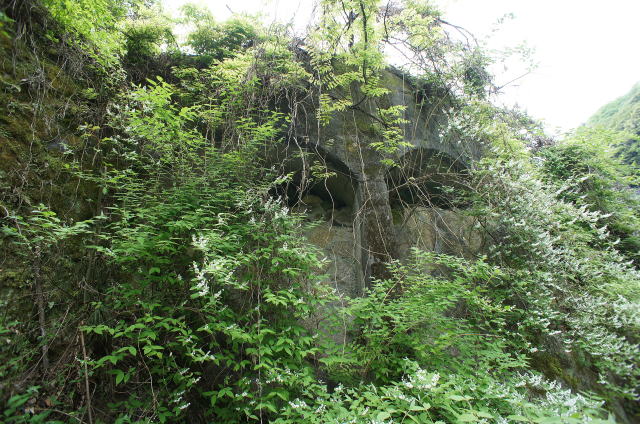

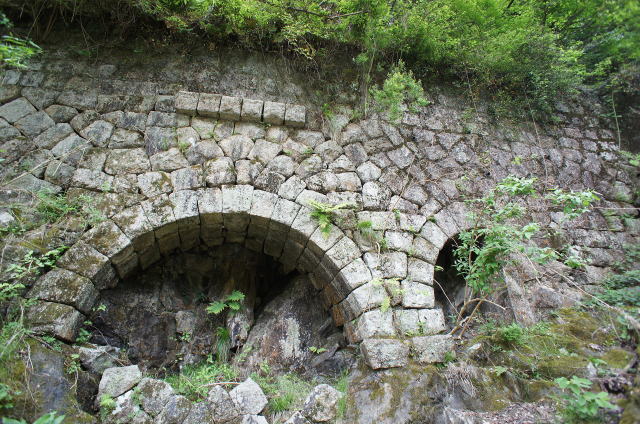

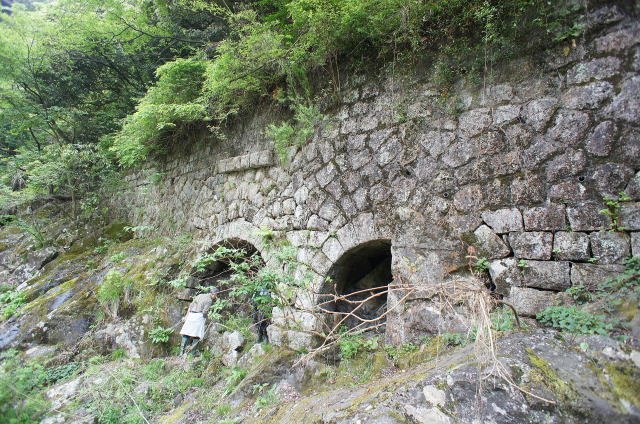

で、出た！ 巨大な導水路の石積みに開く2つのアーチ… これこそが… |
|

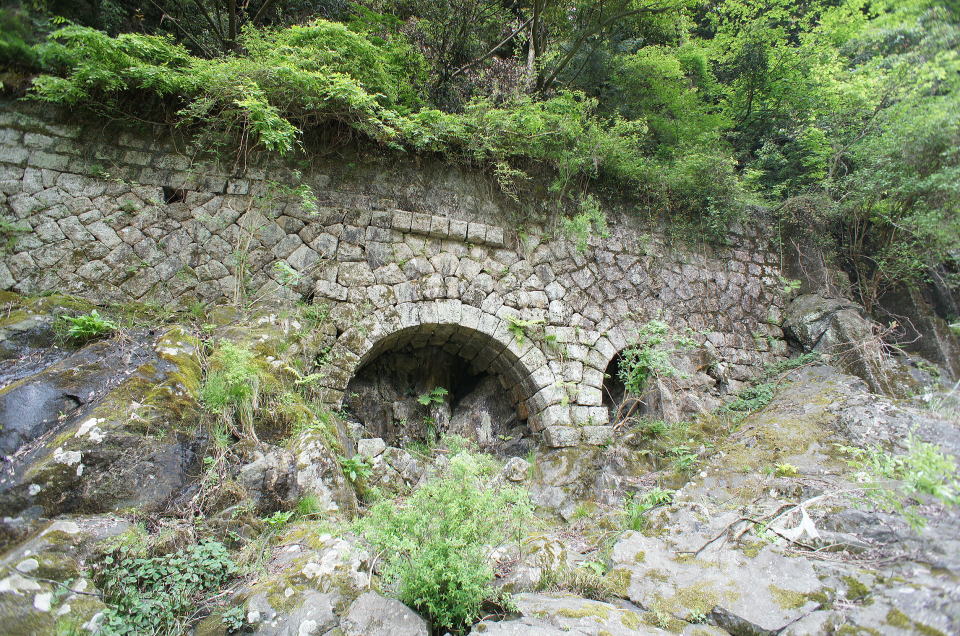

 多治見電燈第一発電所導水路二連橋梁 |
||
 |
河川敷の駐車位置からかれこれ2時間超。 道なき道を進軍した甲斐がありました。 みな、思い思いにこの2連橋梁をしゃぶり尽くし ます。 |
|
 |
反対側のない2連アーチ。 似た橋梁を見た事があります。 そう、生野銀山トロッコ道の橋梁です。 こういった橋梁はなぜ造られるんでしょうか？ 構造的な理由なのか、地形的な理由なのか、 はたまたただ装飾的な理由とか？ 全部のっぺり石積みよりも、アーチ構造を加えた 方が、擁壁が安定するんですかねえ。 |
|
 |

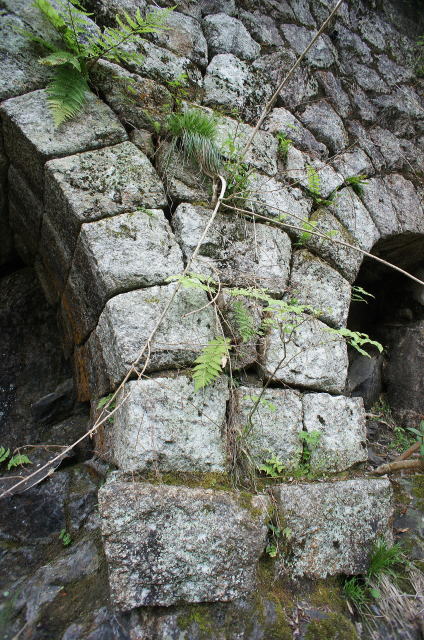

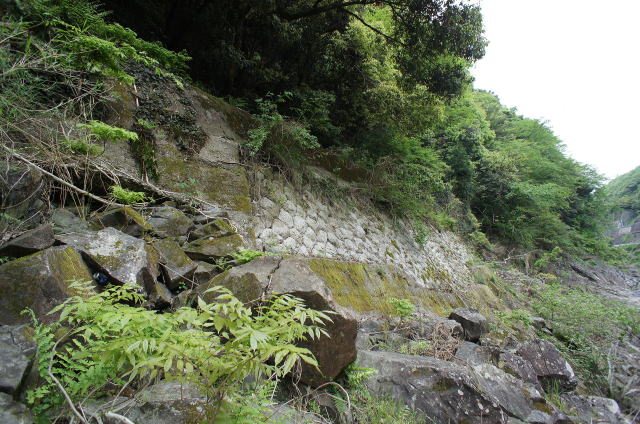

岸壁の凹凸に合わせて石積みを当て込んでい ます。 |
|
 |

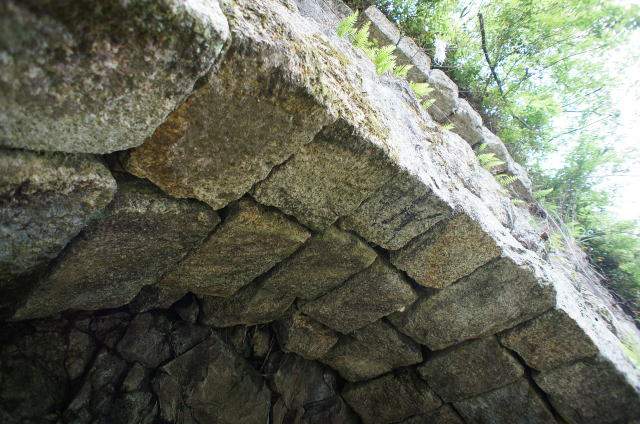

目地なし完全な空積みです。 これで安定するんですから、アーチ構造というの は本当にすごいですねえ。 |
|
 |

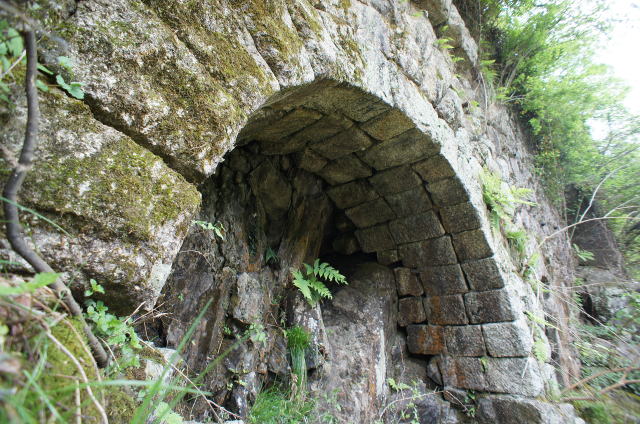

2連アーチの真ん中。 不揃いの切石をうまく当てがってますねえ。 |
|
 |
2連アーチの右側はかなり補修されています。 導水路本体の石積みを除いて、擁壁の補修され ている箇所は赤枠の中と思われます。 違いはアーチの中のコンクリ柱、石積みの目地、 5つの塩ビパイプが修復の証でしょうか。 そして左アーチの上部にある5列の突出した 切石。これが右側にはありません。改修時に撤去 された模様です。この突起が何の役割をしていた のか？うーむ…庇？何なのか分かりません。 |
|
 |
たんまり堪能し、最終目標の発電所跡の放水口 に向かいます。 |
|
 |
また薄いアーチでの補修です。 | |
 |

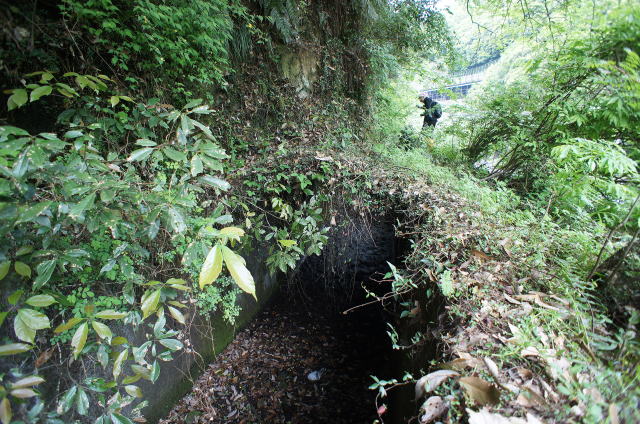

その後に暗渠が。 | |
 |

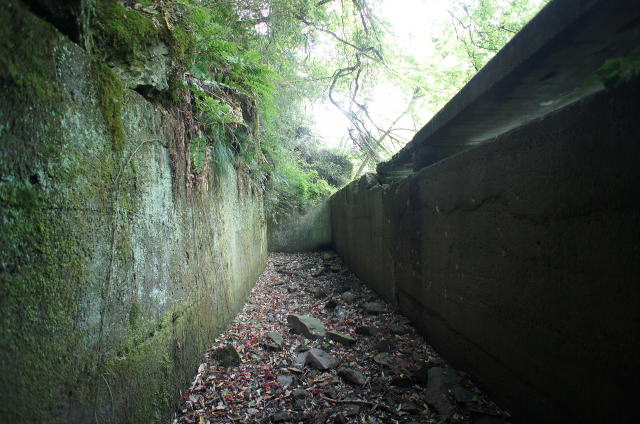

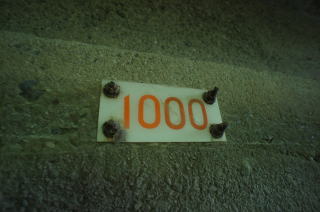

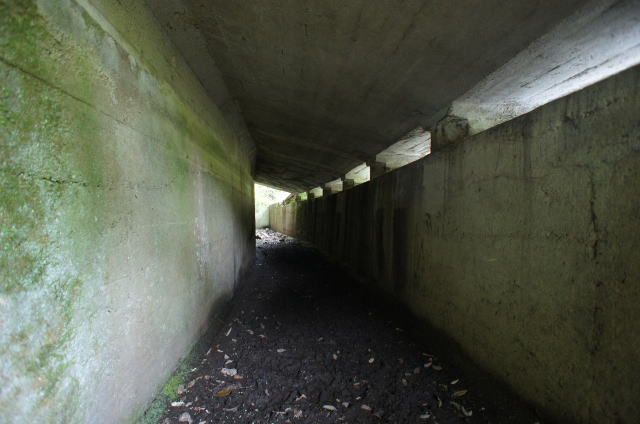

ここは近代的な補修がされています。 内部に「1000」のプレートが。取水口から1ｋｍ ということでしょうね。 |
|
 |

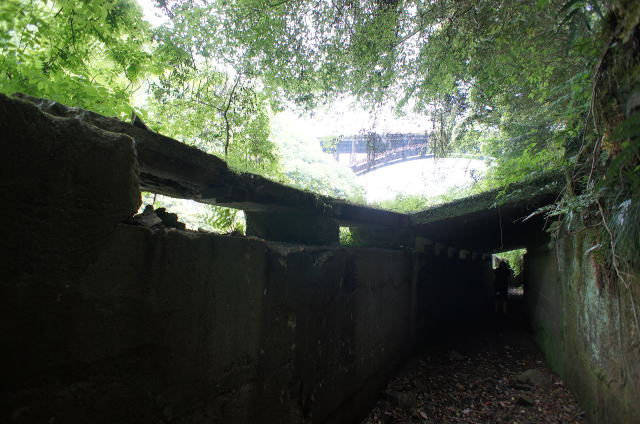

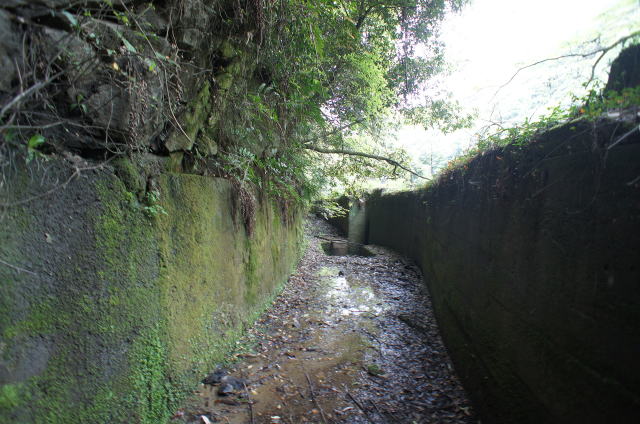

暗渠を出ると、またもやコンクリ壁に阻まれます。 縁に上がらないと、ですな。 |
|
 |

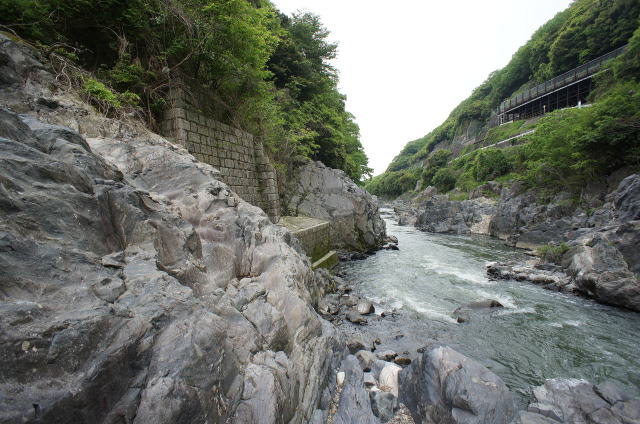

袋小路から振り返り。 通り過ぎた東海環状自動車道の橋梁が見えて います。 |
|
 |

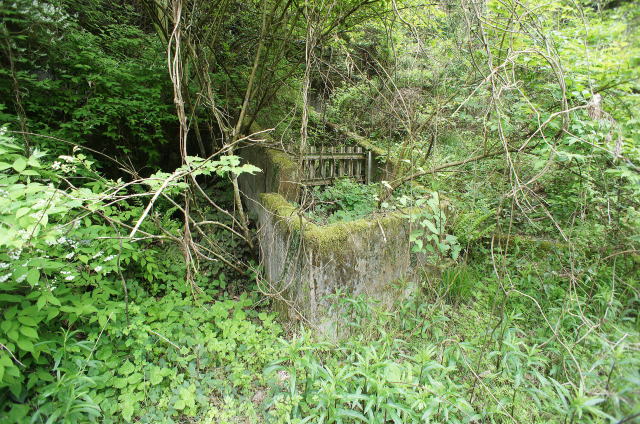

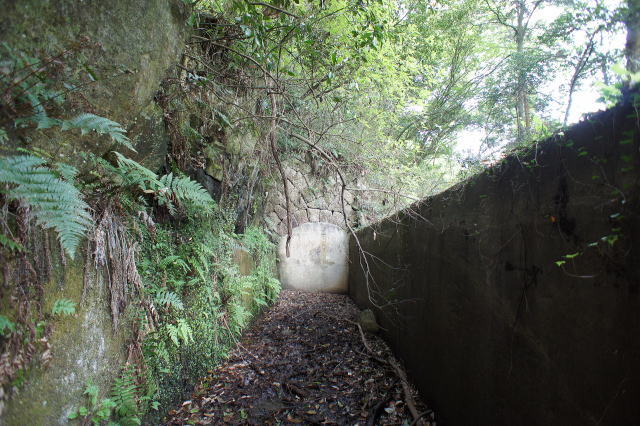

このコンクリ封鎖の向こうは、どうやらもう発電所 施設になるようです。 唐突にゴールにたどり着いたわけですな。 |
|
 |

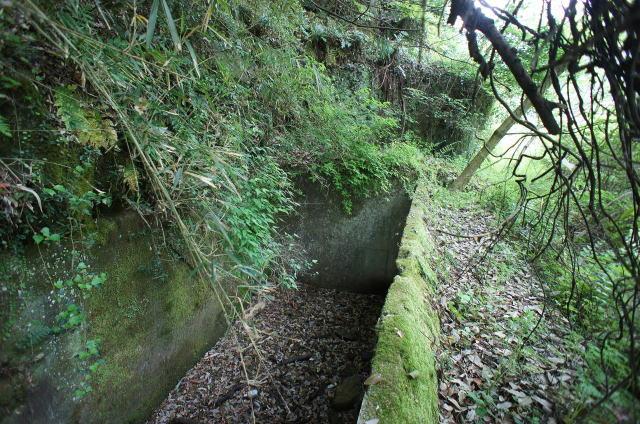

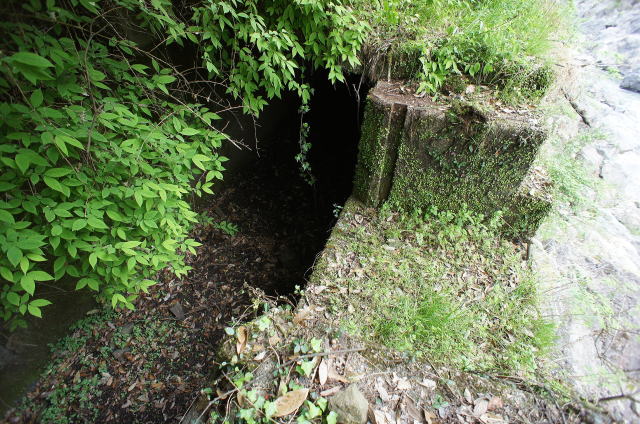

最初水圧鉄管の通り道かと思いましたが、位置 が全然違いました。沢水の通り道のようです。 |
|
 |

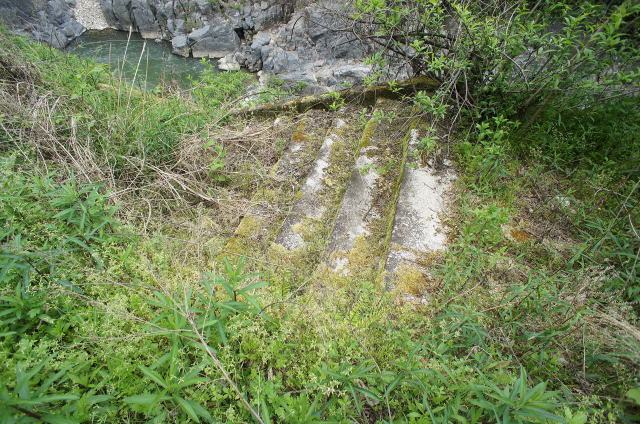

建屋があった上部には今は何も残っておらず、 このように階段がちょっと残っているだけで、鬱蒼 とした雑草に覆われています。 階段がありますが、ここからは降りられません。 回り込んで川面に出ると…遂に！ |
|

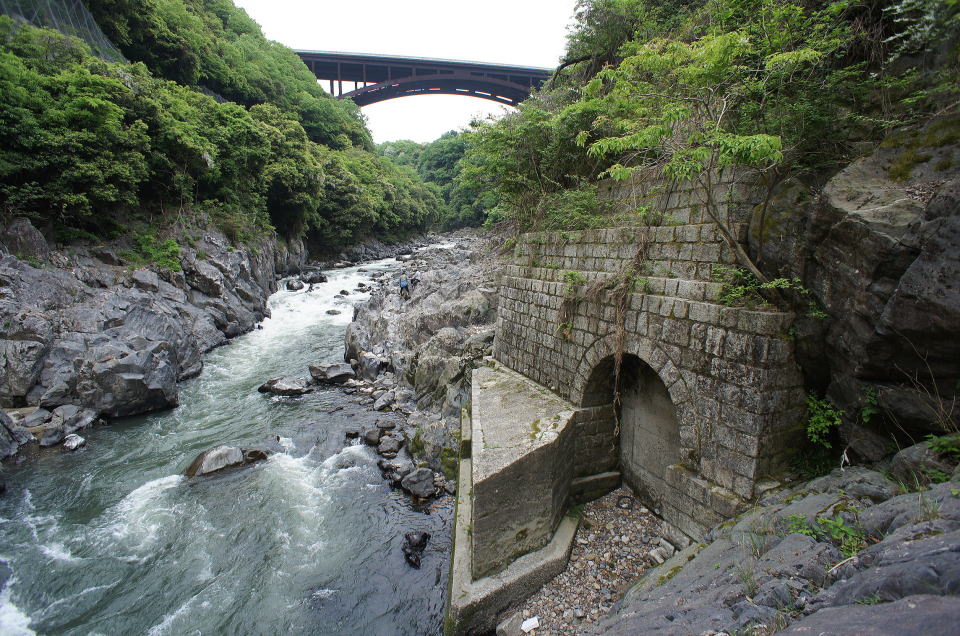

 最終目標 到 達 ！ |
||
 |

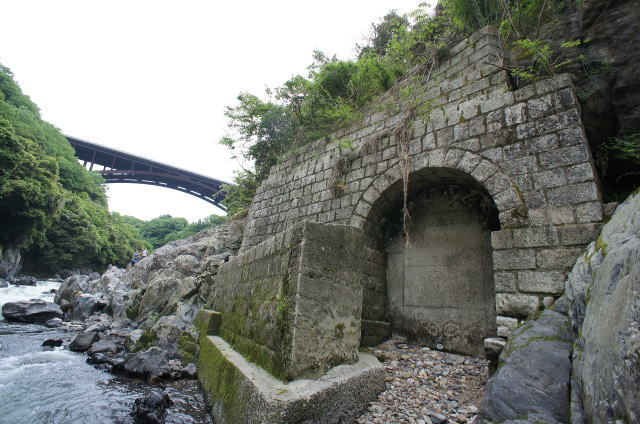

さらに放水口の前に立つことにも成功！ 嘗てはここから役目を終えた水が止めどなく流れ ていたんですね… |
|
 |

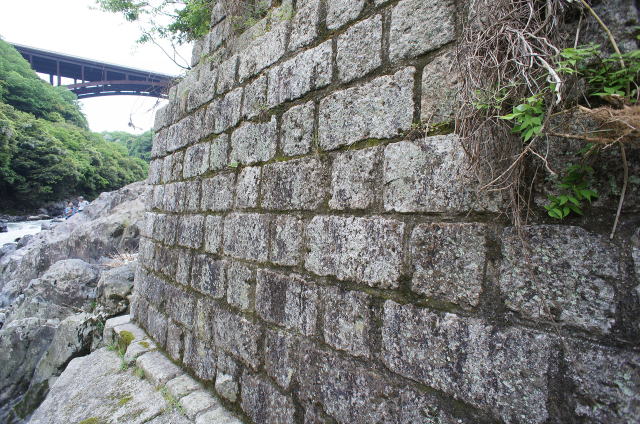

さすがに発電所本体の石積みです。 非常に丁寧な造りをしています。 |
|
 |
石積みがなんとフランス積みです。 いい拘りですねえ。 |
|
 |

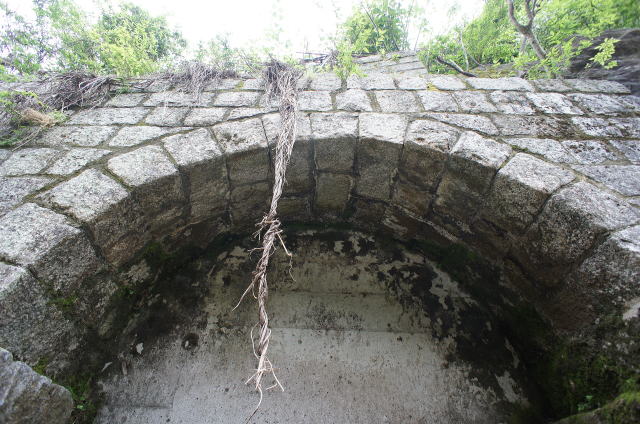

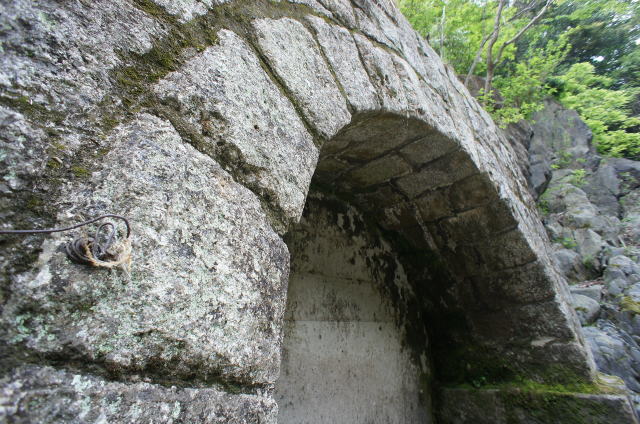

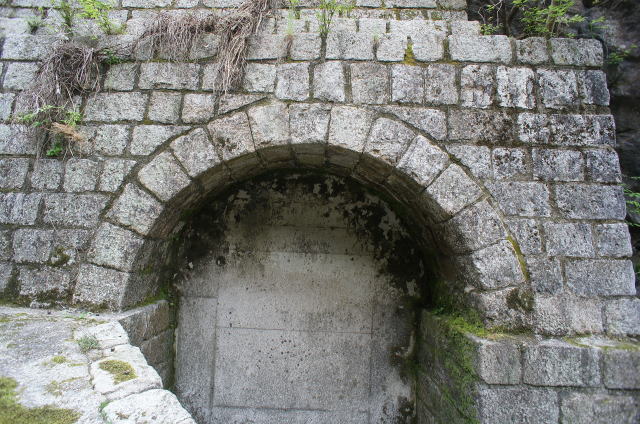

要石はなく、輪石15個で構成された石アーチで す。 アーチ頭頂部上部の石積みが何かいびつです ねえ。 |
|
 |
最近このアングルがお気に入りです。 丁寧な石積みが尚一層感じられます。 |
|
 |
他、見回りましたが、放水口左側面にあるこの コンクリ構造物（余水吐き？）ぐらいしか確認でき ませんでした。 因みにここも封鎖されてます。 |
|
 |
対岸の県道から指を銜えて眺めていた、謎の 石アーチ構造物。 それが発電所跡と分かり、机上調査、現地調査 とトントン拍子に事が運び、無事に目標を捕捉に 至りました。 ご同行いただいた皆様、お疲れ様でした！ 帰りは途中の沢からエスケープして帰還致しま した。 ここは本当に危険な探索となります。 慎重且つ慎重なご判断をお願い致します。 |
|
